2BEC系列水環式真空泵

作者：發布時間：2019-04-08 瀏覽次數：4966

一、產品概述

2BEC型水環式真空泵是用來抽吸空氣或其它無腐蝕性、不溶于水、不含固體顆粒的氣體，以使被抽密閉容器形成一定的真空。吸入的氣體中允許混有微量的液體。主要用化工、石化、輕工、制藥、造紙、冶金、建材、電器、食品、洗煤、選礦、化肥等行業。當配防爆電機時，可抽吸易燃、易爆的氣味。

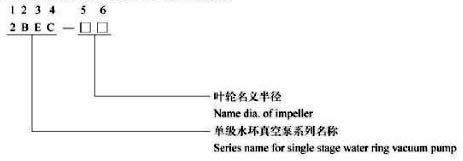

二、型號意義

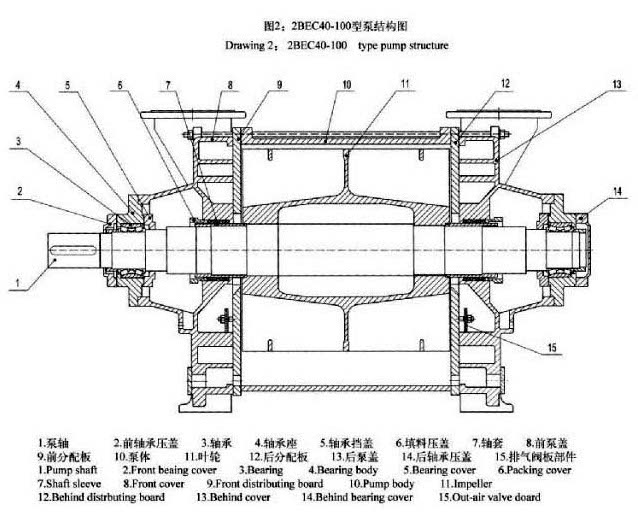

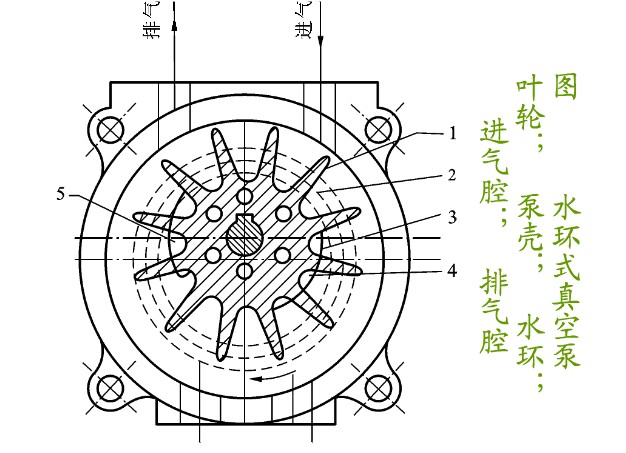

三、結構圖

四、技術特性

五、結構特點

機械密封的種類結構繁多，可歸納為以下四個部分組成：

1、有動環和靜環組成的密封端面，有時也稱為摩擦副。

2、以彈性元件為核心零件組成的緩沖補償機構，其作用是使密封端面緊密貼合。如彈簧、波紋管等。

3、輔助密封圈，其中主要是動環和靜環的密封圈，屬于沒有相對運動的靜密封。

4、是動環動環隨軸旋轉的傳動機構。如緊定螺釘。

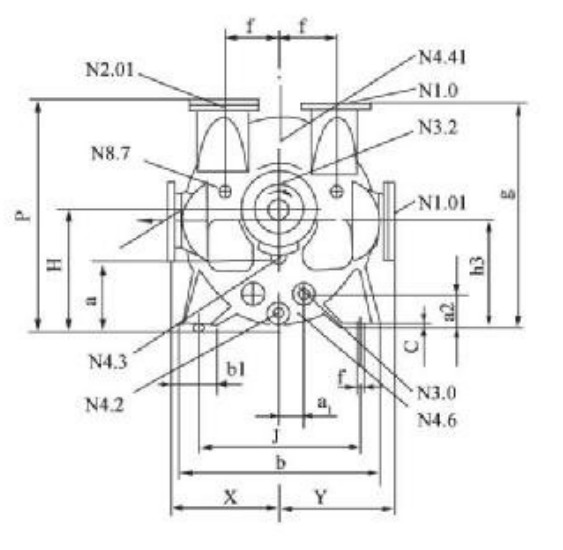

六、安裝拆卸

七、性能參數

泵型號	***低吸入絕壓	抽氣速率m³/min								***大軸功率 KW	電機功率 KW	轉速 r/min	重量 kg	外形尺寸長×寬×高 mm
		吸入絕壓 60hpa		吸入絕壓 100hpa		吸入絕壓 200hpa		吸入絕壓 400hpa
		干空氣	飽和空氣	干空氣	飽和空氣	干空氣	飽和空氣	干空氣	飽和空氣
2BEC-103-0	33	2.80 3.18 3.87 4.32	3.95 4.52 5.47 6.10	3.77 4.22 4.90 5.33	4.58 5.13 5.97 6.50	4.47 5.10 5.83 6.28	4.87 5.53 6.33 6.83	4.83 5.38 6.10 6.57	4.93 5.50 6.23 6.70	7.0 8.2 9.9 11.1	11 11 15 15	1300 1450 1625 1750	125	795×375×355
2BEC-153-0	33	4.15 5.37 6.33 7.22 7.67	5.67 7.58 8.95 10.2 10.8	5.60 6.87 7.83 8.72 9.22	6.77 8.35 9.52 10.6 11.2	6.70 8.22 9.22 10.1 10.7	7.33 8.93 10.0 11.0 11.6	7.20 8.60 9.62 10.6 11.1	7.33 8.80 9.82 10.8 11.4	10.6 13.7 16.3 19.6 22.3	15 18.5 18.5 22 30	1100 1300 1450 1620 1750	190	885×435×425
2BEC-203-0	33	8.25 9.70 11.6 13.5 14.4	11.6 13.7 16.4 19.0 20.3	11.1 12.7 14.5 16.4 17.4	13.5 15.4 17.7 19.9 21.1	13.4 15.3 17.3 19.2 20.1	14.5 16.6 18.7 20.9 21.8	14.3 16.1 18.0 20.0 21.0	14.6 16.4 18.4 20.4 21.4	21.2 24.9 29.6 35.6 39.4	30 30 37 45 45	790 880 980 1100 1170	410	1095×530×590
2BEC-253-0	33	14.1 15.1 20.1 24.3 27.9 30.2	20.0 21.8 28.4 34.3 39.3 42.6	19.5 20.4 25.8 30.3 34.2 36.7	23.8 24.8 31.3 36.8 41.5 44.7	25.6 26.7 31.9 36.5 40.6 43.5	28.1 29.0 34.6 39.6 44.1 47.2	28.3 29.5 34.3 38.3 42.9 45.8	28.8 30.1 35.1 39.6 43.7 46.7	37.2 39.8 44.5 53.8 65.2 75.1	45 45 55 75 75 90	565 590 660 740 820 880	890	1395×680×755
2BEC-303-0	33	24.3 27.6 30.8 35.8 40.5 42.5	34.0 38.5 42.8 49.9 57.5 60.0	31.3 34.2 37.1 42.6 48.7 51.8	38.5 41.5 45.0 51.6 59.0 62.7	38.9 40.3 43.3 48.8 55.0 58.3	42.5 44.3 47.3 53.3 60.0 63.5	41.0 42.5 45.7 50.3 57.0 61.6	41.8 43.5 46.6 51.3 58.0 62.8	52.0 55.0 58.0 65.0 80.0 91.0	75 75 75 75 110 110	472 500 530 590 660 710	1400	1580×1010×910
2BEC-353-0	33	26.5 35.8 43.6 46.5 46.6 49.5 56.7	37.4 50.6 61.5 65.6 65.8 69.9 80.0	38.3 45.3 52.8 55.7 56.3 60.1 68.4	46.4 54.9 63.9 67.6 68.2 72.8 82.8	49.0 53.8 61.0 63.0 65.0 68.5 77.0	53.5 58.6 66.5 68.7 70.9 74.7 84.0	53.8 57.2 63.7 66.4 67.6 71.5 80.2	54.9 58.4 65.0 67.7 69.0 73.0 81.8	64.5 77.0 86.0 92.5 94.5 105 126	90 110 110 110 132 132 160	372 420 472 490 500 530 590	2000	1745×1160×1050
2BEC-403-0	33	44.8 57.4 67.3 78.7 85.1	63.3 81.0 95.0 111 120	60.0 70.6 81.4 95.0 103	72.5 85.5 98.5 115 125	73.7 82.1 93.5 107.2 117.1	80.4 89.6 102 116.8 127.6	78.5 85.5 97.0 110 123.5	80.0 87.6 99.0 112.3 126	102 116 136.5 168 212	132 160 185 200 250	330 372 420 472 530	3300	2170×1370×1265
2BEC-355-1	160	52.2 63.8 70.3 73.4 76.3 81.3	57.0 69.6 76.7 80.0 83.2 88.6	56.0 66.3 73.6 77.3 80.6 86.6	59.2 70.3 78.3 82.0 85.5 91.8	59.6 69.1 76.7 80.6 85.4 92.2	61.4 71.2 79.1 83.1 88.0 95.0	60.2 70.1 78.2 82.5 86.6 94.1	62.1 71.5 79.8 84.2 88.3 96.0	71.5 80.8 94.5 105 113 136	90 110 110 132 132 160	372 420 472 500 530 590	2200	1885×1160×1050

泵型號	***低吸入絕壓	抽氣速率m³/min								***大軸功率 KW	電機功率 KW	轉速 r/min	重量 kg	外形尺寸長×寬×高 mm
		吸入絕壓 60hpa		吸入絕壓 100hpa		吸入絕壓 200hpa		吸入絕壓 400hpa
		干空氣	飽和空氣	干空氣	飽和空氣	干空氣	飽和空氣	干空氣	飽和空氣
2BEC-405-1	160	81.2 94.5 104.5 111.7 120.2	88.6 103.0 114.0 121.8 131.1	85.7 98.5 109.5 118.7 127.3	91.0 104.5 116.3 125.8 135.0	90.6 103.4 115.2 126.2 136.8	93.4 106.5 118.7 130.0 141.0	92.3 104.7 116.3 128.2 141.0	94.2 106.8 118.7 130.8 143.7	105 124 147 178 218	132 160 185 220 280	330 372 420 472 530	3400	2020×1370×1265
2BEC-505-1	160	104.5 123.4 136.5 148.6 159.7	114.0 134.5 148.8 162.0 174.1	110.0 129.2 142.6 156.0 169.5	116.4 137.0 151.2 165.5 179.7	117.1 135.2 149.0 164.4 180.5	120.7 139.3 153.5 169.4 186.0	120.0 136.4 151.0 167.0 184.7	122.5 139.1 154.0 170.3 188.3	136 157 183 215 266	160 185 220 250 315	266 298 330 372 420	5100	2435×1550×1475
2BEC-605-1	160	146 158 166 183 188 201 207	158 172 180 200 203 219 224	153 166 173 192 196 210 216	162 176 184 203 207 223 229	163 176 183 200 205 221 228	168 181 188 206 210 228 234	164 177 185 202 207 224 232	167 181 189 206 210 229 236	176 196 210 231 245 275 296	220 220 250 280 280 315 355	220 236 246 266 276 298 312	7900	2730×1800×1770
2BEC-705-1	160	230 255 283 300 310	250 276 307 325 336	240 265 293 313 323	256 280 310 332 342	251 278 309 332 342	259 286 318 342 352	255 282 312 337 347	259 287 318 343 353	285 322 378 425 453	355 400 450 500 560	197 220 246 266 276	11500	3185×2110×2045

2BEC型水環式真空泵性能參數表 水環真空泵運行時所需工作液流量(m³/h)表(工作液溫度15℃)

型號	工作液流量(在轉速和吸入壓力)																轉速	允許轉速
	33	100		160 200 800	200	300		400		500		600		70000		800	r/min	r/min	r/min
2BEC103-0	1.4																1450	1300-2190
2BEC153-0	1.9 1.																1450	1100-1810
2BEC203-0	2.6																980	740-1300
2BEC253-0	5.2																740	565-920
2BEC303-0	8.5																660	446	790
2BEC353-0	11.2																530	372	660
2BEC355-1		10.9	10.9		10.4		9.3		8.0		6.7		5.5 4.3		4.3
2BEC356-1		10.9	10.9		10.4		9.3		8.0		6.7		5.5 4.3		4.3
2BEC403-0	16.0																420	318	565
2BEC405-1		14.7	14.7		14.2		12.6		10.9		9.2		7.5		5.9		420	318	565
2BEC406-1
2BEC505-1		21.3	21.3		20.5		18.2		15.7		13.3		10.8		8.5		372	266	472
2BEC506-1
2BEC605-1		31.0	31.0		29.9		26.4		22.9		19.3		15.8		12.4		330 330	236 236	398 398
2BEC705-1		41.8	41.8		40.3		35.6		30.8		26.1		21.2		16.7		266	198	330
