一、產品概述

ZWY系列礦用移動式瓦斯抽放泵站是處理礦井局部瓦斯問題的專用設備，目前礦用移動式瓦斯抽放泵站共有九種型號，抽氣量范圍在6～105m3/min之間。該裝備具有功能全、安裝方便、體積小、成本低、效率高等特點。ZWY系列煤礦用移動式瓦斯抽放泵站可根據現場的實際情況，設計不同的抽放工藝，合理地布置抽放泵，從經濟、實用、管理等多方面考慮，達到***佳抽放效果。

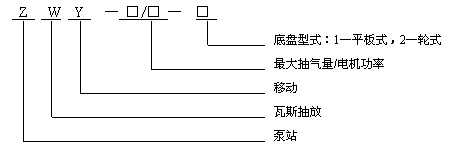

二、型號意義

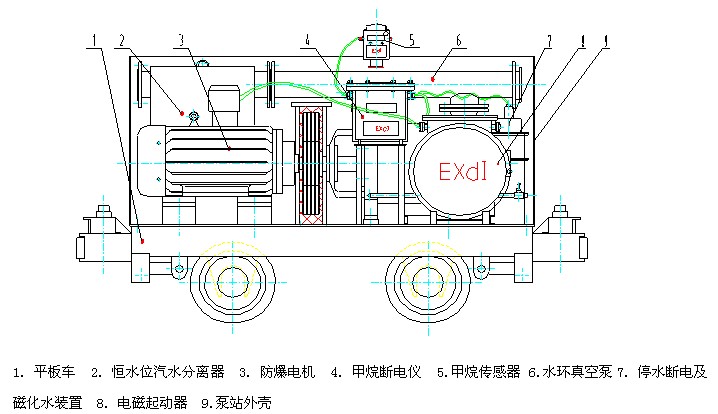

三、結構圖

四、技術特性

五、結構特點

六、安裝拆卸

礦用移動式瓦斯抽放泵站安裝地點應根據需要抽放瓦斯的區域而定。一般就近安裝，但應安裝在有新鮮風流的巷道中，如采區上山聯絡巷、順槽聯絡巷或安裝于地面泵房。安裝地點不應堆放雜物，并能保證供水和排水方便。
    礦用移動式瓦斯抽放泵站的所有設施全部安裝在一個平板礦車上，不需要重新解體裝配，但在使用時需要注意以下幾點：
    ●礦用移動式瓦斯抽放泵站安裝時，需要將底盤放置水平，用木塊墊穩；
    ●礦用移動式瓦斯抽放泵站吸氣和出氣端與管線連接處應用膠墊密封，不得有漏氣現象，管線盡量避免急彎。在泵站進氣口端，應裝上20～30目/英寸過濾網。過濾網裝夾在管路兩法蘭之間，過濾網外圓周要留有一定的裝夾余量，以免被吸入泵內。
    ●礦用移動式瓦斯抽放泵站進水管的工作液應為常溫清水，若水質不純，需在進水端加過濾網；
    ●檢查電源電壓與礦用移動式瓦斯抽放泵站電機的接法是否相符

七、性能參數
