WNL型立式污水泥漿泵
一、產品概述
WNL立式污水泥漿泵是根據排污的實際情況而設計的。用于化工、印染、醫藥、食品等
行業抽吸濃稠漿、糊狀體及城市河道的流動污泥等，可作河泥、糞便、漿飼料的吸送澆灑，
并可用來排澇或抗旱。

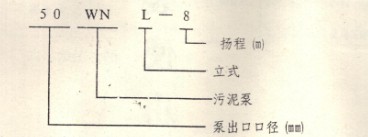

二、型號意義
三、結構圖
四、技術特性
五、結構特點
WNL立式污水泥漿泵為單級單吸離心泵，主要有泵體、葉輪、泵蓋、支撐筒、電機架等，
葉輪采用三片半封閉式，通過性好，不易堵塞。軸采用優質45號鋼，軸封機械密封，可防止水進入軸承。
六、安裝拆卸
七、性能參數
表一 WNL(立式污水泥漿泵) | |||||
規格型號 | 流量Q | 揚程H | 轉速n | 配帶電動機 | |
型號 | 功率 | ||||
50WNL-8 | 20 | 8 | 2900 | Y802-2 | 1.1 |
50WNL-10 | 30 | 10 | 1450 | Y90L-4 | 1.5 |
50WNL-25 | 30 | 25 | 1450 | Y100L2-4 | 3 |
65WNL-12 | 40 | 12 | 1450 | Y90L-4 | 1.5 |
75WNL-14 | 60 | 14 | 1450 | Y100L2-4 | 3 |
75WNL-25 | 60 | 25 | 1450 | Y132S-4 | 5.5 |
100WNL-8 | 80 | 8 | 1450 | Y112M-4 | 4 |
100WNL-16 | 100 | 16 | 1450 | Y132S-4 | 5.5 |
100WNL-25 | 100 | 25 | 1450 | Y132M-4 | 7.5 |
表二 JYWNL(攪勻污泥泵) | |||||
規格型號 | 流量Q | 揚程H | 轉速n | 配帶電動機 | |
型號 | 功率 | ||||
50JYWNL-8 | 20 | 8 | 1450 | Y100L1-4 | 2.2 |
75JYWNL-12 | 60 | 12 | 1450 | Y132S-4 | 5.5 |
100JYWNL-9 | 100 | 9 | 1450 | Y132M-4 | 7.5 |
