一、產品概述

PN、PNL型污水泥漿泵為臥式和立式單級單吸懸臂式雜質、泥漿泵和污水泵,具有以下特點:
1、葉輪和泵體、護板之間的間隙可以及時調整,保持較高效率工作。
2、本泵結構簡單、使用安全可靠、安裝方便。本型號泵可供基建、地質、礦山、冶煉、環保、化工等行業輸送砂石、泥漿、污水之用,輸送***大濃度是按重量計為50-60%,其中3PNL、4PNL泥漿泵是基礎建筑工程鉆機造孔的理想設備。

二、型號意義

2PNL 2—吐出口徑（毫米數被25除所得值）

P—雜質泵

N—泥漿泵

L—立式

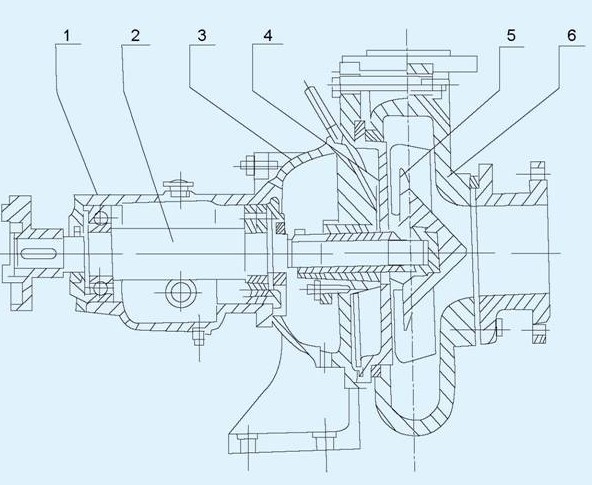

三、結構圖

四、技術特性

流量：Q7.2-320m3/h
揚程：H14-50m

五、結構特點

1.過流部分承磨件采用了耐磨蝕鑄鐵，使用壽命長。
2.葉輪和護板的間隙可以及時調整，保持較高效率工作。
3.以上該型泵軸承直接安于水平中開托架內，拆檢方便調整及時，并在油池內裝有水冷蛇形管，改善了軸承的工作條件。
4.泵以上的泵體較大，采用了對開的結構形式，拆裝檢修方便。

六、安裝拆卸

七、性能參數
